Ущільнювальні прокладки з матеріалу "Біконіт"
для лічильників газу, для газових шлангів та муфтових з'єднань
ДУ/Назва лічильника |
Розмір,
D x d |
Тиск,
Ру- кг/см2 |
Ціна за 1шт.,
при товщині S=2 мм, грн. з ПДВ |
Ціна за 1шт.,
при товщині S=3 мм, грн. з ПДВ |
Зображення
прокладки |
Прокладки для лічильників газу |
ГАЛЛУС |
24 х 18 |
16 |
0,90 |
1,00 |
|
ВІЗАР |
30 х 23 |
16 |
1,25 |
1,30 |
|
САМГАЗ |
38 х 32 |
16 |
1,55 |
1,80 |
|
ОКТАВА |
36 х 30 |
16 |
1,45 |
1,70 |
|
ТЕМП |
36 х 27 |
16 |
1,55 |
1,75 |
|

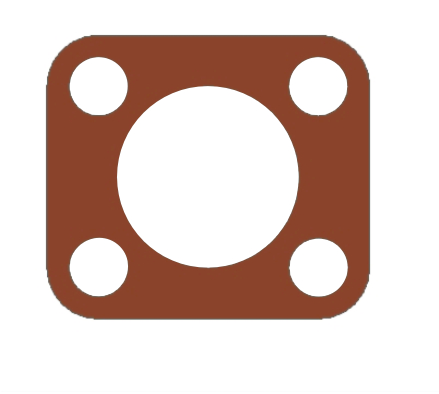

РЛ прямокутна |
50 х 44 |
16 |
3,20 |
3,60 |
|

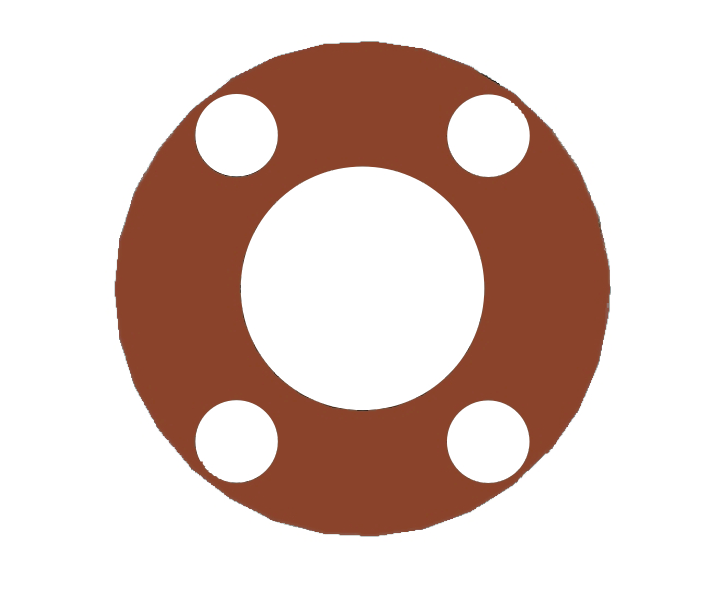

РЛ кругла |
55 х27 |
16 |
4,60 |
5,10 |
|

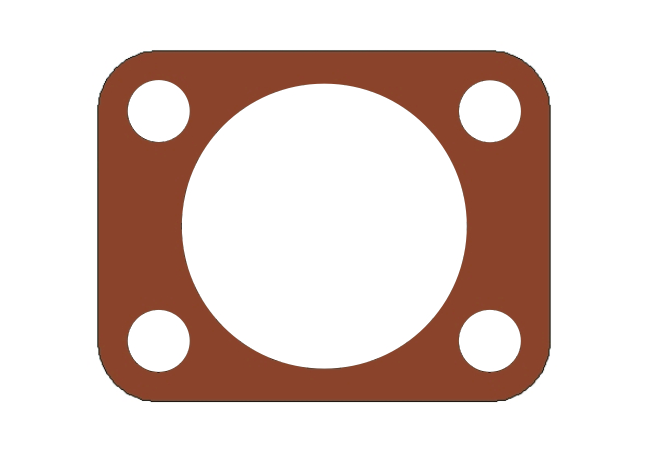

РЛ Арсенал-10
|
67x52 |
16 |
4,30 |
4,60 |
|
Прокладки для муфтових з'єднань (Американки) |
15 |
34 х 24 |
16 |
1,45 |
1,55 |
|
20 |
38 х 29 |
16 |
1,50 |
1,70 |
|
25 |
45 х 32 |
16 |
1,85 |
2,45 |
|
32 |
56 х 42 |
16 |
2,65 |
3,30 |
|
40 |
60 х 46 |
16 |
3,00 |
3,50 |
|
50 |
75 х 60 |
16 |
3,95 |
5,40 |
|
65 |
95 х 77 |
16 |
5,35 |
6,30 |
|
80 |
109 х 95 |
16 |
6,65 |
8,00 |
|
Прокладки для шланга газового |
15 |
19 х 12 |
16 |
0,70 |
0,80 |
|
20 |
24 х 16 |
16 |
0,70 |
0,80 |
|
25 |
30 х 20 |
16 |
1,40 |
1,55 |
|
Прокладки фланцеві для газового середовища з матеріалу "Біконіт"
(прокладки відповідають вимогам п. 5.19 ДСТУ 3-59-68-95)
ДУ |
Розмір,
мм Dxd |
Тиск,
Ру-кг/см2 |
Ціна за 1шт.,
при товщині S=2 мм,
грн. з ПДВ |
Ціна за 1шт.,
при товщині S=3 мм,
грн. з ПДВ |
15 |
50 х 22 |
16 |
3,30 |
3,85 |
20 |
56 х 28 |
16 |
4,00 |
4,45 |
25 |
68 х 33 |
16 |
4,40 |
5,95 |
32 |
75 х38 |
10 |
5,00 |
6,60 |
81 х 38 |
16 |
5,70 |
7,10 |
40 |
85 х 45 |
10 |
5,30 |
7,45 |
91 х 45 |
16 |
6,10 |
9,00 |
50 |
95 х 57 |
10 |
6,55 |
8,50 |
106 х 57 |
16 |
9,30 |
12,25 |
65 |
115 х 75 |
10 |
9,30 |
12,25 |
126 х 75 |
16 |
10,45 |
14,20 |
80 |
132 х 87 |
10 |
10,45 |
14,20 |
141 х 87 |
16 |
12,10 |
16,25 |
100 |
151 х 106 |
10 |
12,65 |
16,80 |
161 х 106 |
16 |
14,50 |
19,60 |
125 |
185 х 135 |
16 |
15,55 |
21,35 |
150 |
210 х 160 |
16 |
27,60 |
33,00 |
200 |
271 х 216 |
16 |
31,40 |
39,10 |
282 х 216 |
25 |
34,15 |
45,70 |
250 |
327 х 264 |
16 |
51,55 |
59,50 |
300 |
382 х 318 |
16 |
55,20 |
64,60 |
350 |
442 х 372 |
16 |
- |
87,70 |
400 |
495 х 421 |
16 |
- |
109,80 |
500 |
615 х 528 |
316 |
- |
167,65 |
|
|
Виготовляємо прокладки будь-якої товщини: від 0,5 мм до 4 мм.
Ущільнювальний матеріал «Біконіт»
Матеріал застосовують для ущільнення трубопроводів, що працюють у середовищі води, бензину, дизельних палив, мінеральних масел та їх сумішей при температурі від -50°С до +150°С та при тиску не більше 1,6 МПа та відповідає ТУ У 25.1-30664881- 001–2002.
Матеріал придатний для роботи в умовах Крайньої Півночі, помірного, тропічного клімату та не є корозійно-активним з алюмінієвим сплавом Д-16, латунню Л-63, сталлю.
Технічні характеристики:
Щільність: 1,8 – 2,2 г/см.
Умовна міцність при розриві у поперечному напрямку при t = 20±5°С: щонайменше 4,4 МПа.
Умовна міцність при розриві в поздовжньому напрямку при t = 20±5°С: не менше ніж 9,5 МПа.
Збільшення маси в рідких середовищах, % не більше:
- у маслі МС-20 або І-20А при температурі 150°С протягом 24 годин - 2,0%
- у воді при температурі (100±2)°С протягом 5 годин – 1,2%
